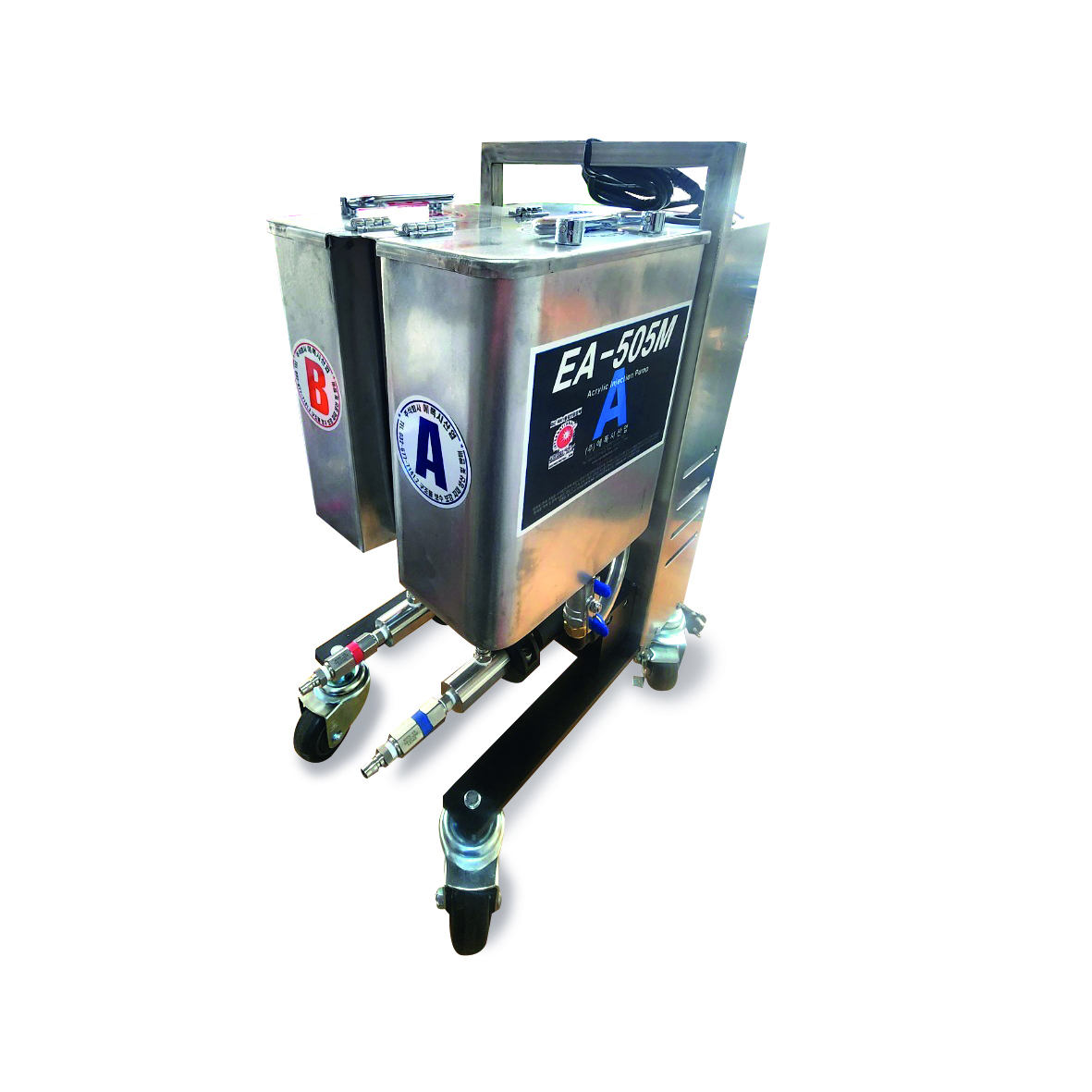

EA-505M 아크릴 인젝션 펌프

아크릴 수지 주입용 이액형 인젝션 펌프인 EA-505M은 아크릴레진 특성상 산에 강하도록 제작되었으며
배면주입 및 균열누수 부위에 주입 가능하게 만들어진 고압 아크릴 주입 장비입니다.

제품특징

  • 이액형 아크릴 지수제 주입장비 EA-505M
  • 제작과정부터 심혈을 기울여 섬세하고 견고하게 제작됨
  • 스마트한 디자인, 이동이 용이한 설계
  • 작업시 속도 및 토출량 조절 기능 (드릴1단, 2단 조절시)
  • 크기에 비해 많은 토출량 (작업시간 단축)
  • 협소한 공간 작업시 사용이 손쉬운 크기
  • 약액통 하단에 볼밸브 장착으로 청소 및 약액수급이 용이
  • 간편한 조작으로 고효율 작업능력 발효

장비제원

  • 모델 : EA-505M, 크기 : 59 x 75 x 42
  • 중량 : 25KG, 호스길이 : 5M ~ 8M용
  • 특허출원 번호 : 10-2013-0009859
  • 실용 : 20-2012-0008931
  • 디자인 : 30-2012-0047321

사용 설명

  • EA-505는 A제 + B제 + C제(촉매제)로 구성되어 있으며 먼저 A제에 C제를 혼합한 후 B제와 혼합하여 사용한다.
  • 가사시간에 맞추어 겔 타임을 고려하여 적당 작업량 만큼만 충전한다.
  • 주입용 장비의 초기압력을 확인하고 주입압력 변화에 따라 조절하며 주입을 진행한다.
  • 주입은 주입압력 및 누수의 상태에 따라 주입량 및 범위를 변화하여 주입을 진행한다.
  • 주입시 토출량이 다를 경우 주입구를 열어 볼 스프링을 청소 해준다. (스프링을 늘려준다.)
  • 약액이 뒤로 샐때는 압이 빠질 수 있으므로 도구를 이용하여 미세하게 조이기를 확인 반복한다.
  • 작업종료 후 물로 세척이 가능하며 주입건(EA-505M 적용건)과 호스를 1,000 PSI의 압을 걸어 세척해준다.
  • 세척은 장비 결함 방지와 고성능을 발휘하는 기본작업이므로 작업 종료 후 항상 세척할 수 있도록 한다.

최대압력 및 토출량

  • 5,000(PSI) 이상됨, 권장 : 2,000 ~ 2,500(PSI)
  • 1MIN 700m/m

사용시 주의사항

  • 과도한 충격을 주지말 것
  • 본채가 약액 및 액체(물)에 노출을 금할 것
  • 임의로 분해 조립을 하지말 것
  • 약액 주입시 무리하게 압력(PSI)를 올리지 말 것
  • 사용시 보안경을 착용할 것
  • 완코팅장갑 착용 후 작업할 것
