Injection Method
에폭시산업은 지속적인 혁신을 통해 우리의 삶을 더 풍요롭고 편리하게 바꾸어 나가겠습니다.
리인 젝터 주입공법
에폭시 수지를 인젝션 펌프를 이용한 고압 주입 후 내부 스프링에 의해 2차 저압 주입
신보수공법
리인젝터공법은 패카의 고압주입 장점과 저압주입 특성의 장점만 선택하여 크랙보수시 주입효과를 한단계 발전시킨 중 저압용 주사기이다.
리인젝터는 인젝션 펌프를 이용해 고압주입을 함으로 크랙의 정도에 관계없이 충분한 주입이 가능하며, 고압주입 후 용기에 담긴 잔량(25cc)
는 내부의 강력한 스피링에 의해 효과적인 2차 주입으로 연결되 완벽한 시공에 이르게 한다.

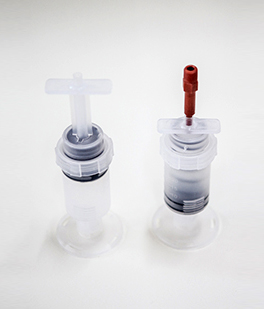

Reinjector 내용
저압주입공법과 고압주입공법의 단점을 없애면서 장점만을 채택한 새로운 형태의 공법으로서 중압주입법에 의한 중·대균열부에 수지를 강제압으로 주입한 후 미쳐 충분히 주입되지 않은
균열 내부의 미세한 부위 및 균열전단부에 저압주입법의 주사기의 모세혈관 형상에 의한 주입형태, 즉 가사시간 내에서 서서히 스프링의 힘으로 침투할 수 있도록 설계되어 있다. 또한 주입되
고 있는 상황을 육안으로 검측할 수 있으며, 고압주입법에 의한 구조물의 손상이 없으며 또한 주입작업공정에서 인건비가 절약될 수 있어서 시공비가 저렴하며 특히 경험이 없는 일반 기능공
도 시방서에 의해서 숙지만 되면 시공이 가능하므로서 토목, 건축 시공현장은 물론 기존 구조물의 균열보수에 폭넓게 적용하고 있다.
| Reinjector 제원 |
캡슐저장량 | 좌대직경 | 최대압 | 최소압 | 최대길이 | 최소길이 | 중량 | 표면접착력 |
|---|---|---|---|---|---|---|---|---|
| 25cc | 좌대직경 | 28.2kgf | 24.3kgf | 135mm | 100mm | 45g | 43kgf |

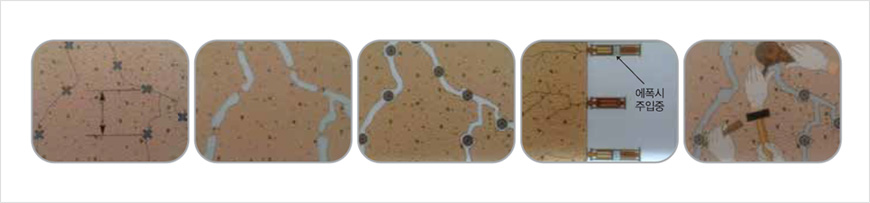

시공 및 주의사항
1. 균열조사
- 크랙 게이지 및 육안조사로 균열상태를 체크한다.
2. 전처리 작업
- 건식 균열 보수시 : 균열 부위에 수분, 유분, 분진 기타 이물질을 와이어 브러쉬, 디스크 샌드, 토치 등으로 깨끗이 제거한다.
- 습식 균열 보수시 : 균열 부위에 유분, 이끼, 기타 이물질을 깨끗이 제거한다. 물이 흐르지 않는 상태를 유지한다.
3. 주입제 및 씰링제 선택
- 건식 균열 보수시 : 건식씰링제(E-004)와 건식주입제(E-002)로 주입을 한다. (건식주입시 E-002로 주입함)
- 습윤면은 습식씰링제(E-005)를 사용하고 습식주입시 습식주입제(E-008)로 주입한다.
4. 주입제 배합
- 배합용기는 가급적 둥근 용기가 좋으며 주제와 경화제를 정해진 비율로 계량하여 상하좌우로 주제와 경화제가 골고루 섞이도록 충분히 교반해야 하고 특히 바닥, 구석 등에 미혼합물이 남지 않게 한다. (배합량과 주위 온도가 높으면 경화가 빨라짐)
5. 씰링제 배합
- 주제와 경화제를 정해진 배합비율로 정확히 계량하여 균일한 색상이 나올 때까지 충분히 혼합한다.
※ 주제·경화제 중 한쪽으로 과량일시 경화가 안될 수 있다. (주제·경화제 동일함)
6. 좌대부착
- 균일폭에 따라 15cm ~ 25cm 간격으로 좌대에 씰링제를 발라 주입구가 막히지 않게 충분히 발라준 다음 크랙부위에 부착시킨다.
7. 균열부위 씰링
- 좌대를 부착한 나머지 균열부위를 균열폭보다 넓게 씰링하여 주입시 수지가 새지 않게 빠짐없이 해야한다.
8. 씰링제 경화시간
- 경화시간은 충분히 주고(약 24시간 상온 20˚C기준) 주입시기는 좌대를 손으로 당겼을 때 떨어지지 않는 상태가 좋다.
(온도 차이에 따라 양생시간이 빨라질 수도 늦어질 수도 있음 - 하절기·동절기)
9. 주입 작업
- 배합한 수지를 한통에 오래두면 발열이 빨리나므로 주입기에 담아 분산시켜 놓고 주입하는 것이 좋다. 주입기를 한꺼번에 전부 다 걸면 균열
내부가 진공상태가 되어 주입이 안될 수 있으니 공기 배출구를 주는 것이 좋다.
※ 주사기 주입량은 약 20cc ~ 30cc 사이
10. 추가 주입
- 콘크리트 모체가 부실한 경우 충분히 주입해야 하며 주입기 내에 수지가 없을 경우 재차 주입하고 특히, 동절기에는 양생시간이 길어지므로 충분한 양생시간을 주어야 함
11. 제거작업
- 주입기내의 수지가 손에 묻어나지 않는 정도면 망치, 그라인더 등으로 평탄하게 갈아내고 페인트 마감도장시 원코트(E-100)로 마감하는 것 이 좋다. 원코트는 페인트 도장시 황변방지
