아크릴 배면 주입공법

ARC 주입공법은 콘크리트 구조물 누수의 차수를 목적으로 개발된 추저점도 약액을 구조물의 공극에 필요한 겔-타임에 맞추어
저압 주입하여 미세공극까지 주입되는 겔 형태의 탄소성 제품으로 겔 형성 후 용탈이 없이 밀실한 불투수층이 영구적으로 형성되어
구조물의 내구성을 향상 시키는 공법이다.

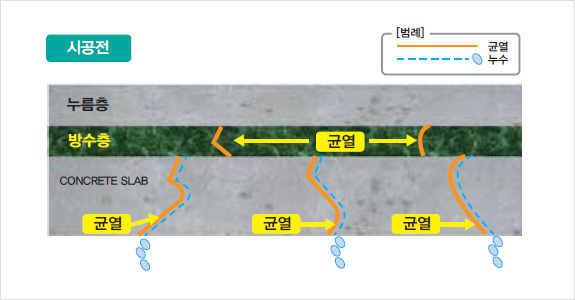

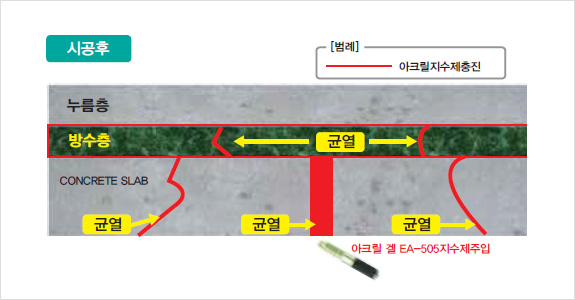

아크릴 주입공법 예시도

아크릴 배면그라우팅 작업도

1. 균열 및 누수 상태 조사
철근 및 배관의 위치를 파악하여 천공위치를 확인한다. 천공 및 굴공은 누수균열 보수를 하기 위한 작업일 경우 모체의 200m ~ 300mm 까지 천공하고 배면 그라우팅 작업을 할 경우 방수층 전까지 천공한다. 천공구는 누수균열보수인 경우 0.5m당 1공씩 천공하고 배면 그라우팅 경우 1m(㎡)당 1공 천공 하고 구조물별 천공상태는 주입이 용이하도록 현장적용하여 깊이를 조절한다.
2. 주입공 설치
천공한 구멍은 이물질이 없도록 깨끗하게 청소한 후 주입용 패카를 설치한다. 약액의 역류 및 누출을 막기 위해 보수 주위의 취약한 부분을 씰링제(E-004)로 씰링하고 주입공 설치 후 배면의 지하수가 다량 유출시 수량이 흐르는 정도까지 열어둔다.
3. 주입재 주입
주입 노즐을 주입구에 접속하여 주입을 개시한다. 주입은 하단부에서부터 순차적으로 주입을 하며, 다음 주입구에서 EA-505아크릴 씰의 유출이 확인되면 그 주입구와 주입하고 있는 주입구를 닫고 봉합하여 노즐을 뺀다.
위와 같은 방법으로 모든 주입구에 아크릴 주입제를 주입해 나간다. 만약 다량의 누수로 인해 약액이 굳기 전 주입제가 유출 된다면 촉진재를 첨가하여 경화시간을 조정, 사용한다.
4. 마감작업
균열보수나 모체 충진이 완료되면 주입구를 봉쇄한 후 작업면과 동일하게 전단 제거한다.
주입공을 제거할 시 급결 시멘트페이스트, 또는 습윤면 씰링제를 사용하여 씰링하고 주입공을 덮어준 후 도장 마감한다.
(단, 도장재료는 발주처선택, 별도)
